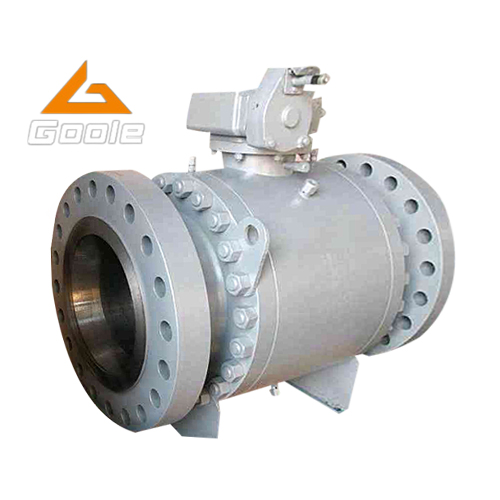

當前位置：首頁 > 產品中心 > 美標球閥 > 美標鍛鋼浮動球閥 Q41F、Q41Y、Q41H
簡要描述：美標鍛鋼浮動球閥 Q41F、Q41Y、Q41H就是材料是鍛造出來的，材質的密度比鑄造的密度要大很多，鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位
適用范圍：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥口徑： DN10-DN200聯系方式：13777710744壓力：1.0-16.0MPa更新時間：2024-10-28材質： A105、F11、F304、F316、F316L相關文章
Related Articles詳細介紹
美標鍛鋼浮動球閥詳細說明：
鍛鋼球閥就是材料是鍛造出來的，材質的密度比鑄造的密度要大很多，鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到***的用。
美標鍛鋼浮動球閥產品用途：
鍛鋼球閥適用于Class2500Lb (PN420)以下壓力，工作溫度-46℃-180℃（密封圈為RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面為硬密封）的各種管道上，用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料，可適用于水，蒸汽、油品、硝酸、醋酸等介質。
鍛鋼球閥性能參數：
1、工作壓力：PN10.0-42.0MPa
2、公稱通徑：DN10-200mm
3、連接方式：法蘭連接、承插焊連接、 螺紋連接
4、適用介質：水，蒸汽、油品、硝酸、醋酸等
5、工作溫度：-46℃-180℃
6、驅動方式：手動、氣動、電動
7、制造標準：*** 美標等。
8、閥體材質：鍛鋼、A105、F11、F22、不銹鋼304，304L，316、316L等
鍛鋼球閥產品特點：
1、高壓鍛造球閥采用三片式結構；
2、閥體、閥蓋采用模鍛工藝，結構合理，外形美觀；
3、閥座密封結構密封可靠，啟閉力矩輕；
4、閥桿采用下裝式結構，可防止閥桿吹出。閥桿具有防靜電結構；
5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作
材質明細表
|
序號 |
零件名稱 |
碳鋼 |
不銹鋼 |
||
|
1 |
閥體 |
A105 |
F304 |
F316 |
F316L |
|
2 |
球 |
F304 |
F316 |
F316L |
|
|
3 |
閥桿 |
F304 |
F316 |
F316L |
|
|
4 |
密封圈 |
PTFE, RPTFE, 尼龍 |
|||
|
5 |
墊片 |
O型圈, PTFE, 石墨 |
|||
|
6 |
填料 |
PTFE, 石墨 |
|||
|
7 |
止推墊片 |
PTFE |
|||
|
8 |
定位片 |
A283D, 不銹鋼 |
|||
|
9 |
手柄 |
A283D, 不銹鋼 |
|||
|
10 |
螺母 |
T304 |
|||
|
11 |
定位銷 |
T304 |
|||
|
12 |
螺母 |
A194-2H |
A194-8 |
||
|
13 |
螺栓 |
A193-B7 |
A193-B8 |
||
| 鍛鋼球閥主要性能規范 |
|
公稱壓力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
強度試驗 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封試驗 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
氣密封試驗 |
0.6MPa |
|||||||
| 鍛鋼球閥主要零部件材料 |
|
名稱 |
A105類 |
304類 |
316類 |
316L類 |
|
閥體 |
A105 |
F304 |
F316 |
F316L |
|
球芯 |
1Cr18Ni9 |
F304 |
F316 |
F316L |
|
閥桿 |
F304 |
F304L |
F316 |
F316L |
|
閥座 |
增強四氟乙烯 |
增強四氟乙烯 |
增強四氟乙烯 |
增強四氟乙烯 |
|
閥座支承圈 |
F304 |
F304L |
F316 |
F316L |
|
O形圈 |
PTFE |
PTFE |
PTFE |
PTFE |
| 產品結構尺寸：鍛鋼球閥-16 |
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-φ14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-φ14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-φ18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
8-φ18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
8-φ18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
8-φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-φ18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-φ18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-φ23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
| 鍛鋼球閥-25 |
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-φ18 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-φ18 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-φ18 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-φ18 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-φ23 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-φ25 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-φ25 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
| 鍛鋼球閥-40 |
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-φ18 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
|
50 |
220 |
160 |
125 |
100 |
20 |
4-φ18 |
|
65 |
250 |
180 |
145 |
120 |
22 |
8-φ18 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-φ18 |
|
100 |
320 |
230 |
190 |
160 |
24 |
8-φ23 |
|
125 |
360 |
270 |
220 |
188 |
28 |
8-φ25 |
|
150 |
400 |
300 |
250 |
218 |
30 |
8-φ25 |
|
200 |
500 |
375 |
320 |
282 |
38 |
12-φ25 |
主要連接尺寸(MM)和重量(KG) 800Lb~1500LB
|
RB |
FB |
L |
d |
NPT |
SW |
L1 |
H |
W |
重量 KG |
|||
|
RB |
FB |
RB |
FB |
RB |
FB |
|||||||
|
3/8x1/4 |
1/4 |
92 |
9.5 |
3/8 |
1/4 |
17.6 |
14.2 |
9.6 |
9.6 |
53 |
130 |
1.5 |
|
1/2x3/8 |
3/8 |
92 |
9.5 |
1/2 |
3/8 |
21.8 |
17.6 |
9.6 |
9.6 |
53 |
130 |
1.5 |
|
3/4x1/2 |
1/2 |
92 |
13 |
3/4 |
1/2 |
27.1 |
21.8 |
12.7 |
12.7 |
56 |
130 |
1.5 |
|
1x3/4 |
3/4 |
111 |
17 |
1 |
3/4 |
33.8 |
27.1 |
12.7 |
12.7 |
70 |
160 |
2.4 |
|
11/4x1 |
1 |
127 |
23 |
11/4 |
1 |
42.6 |
33.8 |
12.7 |
12.7 |
80 |
220 |
3.9 |
|
11/2x11/4 |
11/4 |
140 |
30 |
11/2 |
11/4 |
48.7 |
42.6 |
12.7 |
12.7 |
90 |
250 |
6.1 |
|
2x11/2 |
11/2 |
152 |
38 |
2 |
11/2 |
61.2 |
48.7 |
15.9 |
15.9 |
100 |
250 |
8.5 |
|
21/2x2 |
2 |
178 |
48 |
21/2 |
2 |
74.1 |
61.2 |
15.9 |
15.9 |
110 |
290 |
10 |
