簡要描述：美標不銹鋼球閥,美標高平臺球閥ISOO 5211平臺設計 2片碟形彈簧自動壓緊填料 閥桿防飛出，防靜電 雙層閥桿填料符合TUV TA-LUFT的閥桿泄漏測試要求。 適用介質:水、氣、油品、天然氣和酸堿類腐蝕性介質適用溫度：≤350℃ 驅動方式：手動、蝸輪傳動、氣動、電動、液動等。
適用范圍：水/氣/油品/天然氣/酸堿類腐蝕性介質口徑：DN15-250聯系方式：13777710744壓力：150LB-900LB更新時間：2024-10-28材質：碳鋼,不銹鋼等相關文章
Related Articles詳細介紹

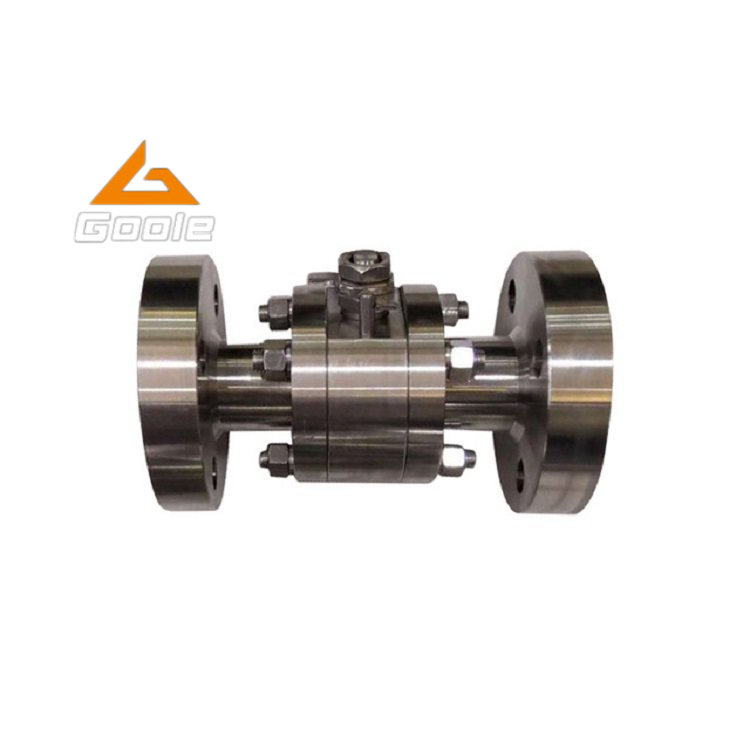

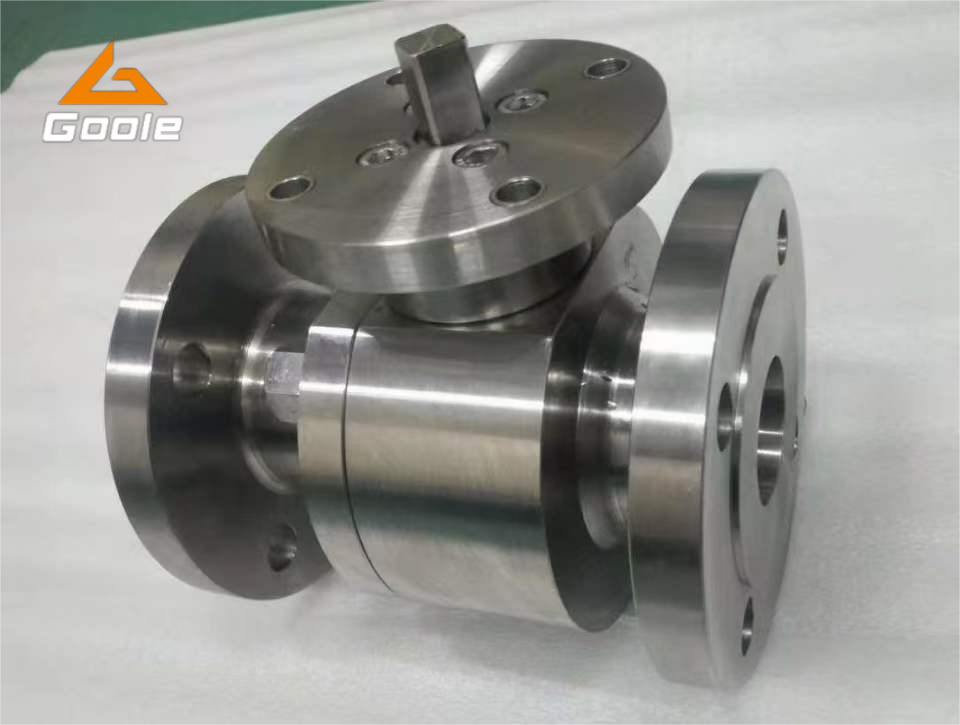

美標不銹鋼球閥,美標高平臺球閥ISOO 5211平臺設計 2片碟形彈簧自動壓緊填料 閥桿防飛出，防靜電 雙層閥桿填料符合TUV TA-LUFT的閥桿泄漏測試要求。 適用介質:水、氣、油品、天然氣和酸堿類腐蝕性介質適用溫度：≤350℃ 驅動方式：手動、蝸輪傳動、氣動、電動、液動等。
①閥桿防飛出結構：當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構，這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露；
②防靜電裝置：當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會(huì )產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出；
③防火結構：本公司浮動球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流；
④中部法蘭無外漏結構：閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏；
⑤自動泄壓結構：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
技術參數
| 設計標準 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | AP16D | ANSI B16.10 |
| 連接法蘭 | ANSI B16.5、B16.47 | |
| 對焊端 | ANSI B16.25 | |
| 試驗和檢驗 | AP16D | AP1598 |
主要部件材質
| 名稱 | WCB類 | CF8類 | CF3類 | CF8M類 | CF3M類 | |
| 閥體左體 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球體 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 閥桿 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 閥座 | PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 閥座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 彈簧 | 3yc-7/17-49H | |||||
| O形圈 | NBR | 氟橡膠 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
