工奧 電動鍛鋼球閥

電動鍛鋼高壓球閥的詳細說明：

電動鍛鋼高壓球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會(huì )使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有ptfe軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

電動高壓鍛鋼球閥先進的閥座，聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會(huì )錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度：-196～350℃驅動方式：手動、氣動、電動、液動等

 注：型號代表意義

Q代表球閥 9代表電動 4代表法蘭連接 7代表固定式 F代表密封為四氟

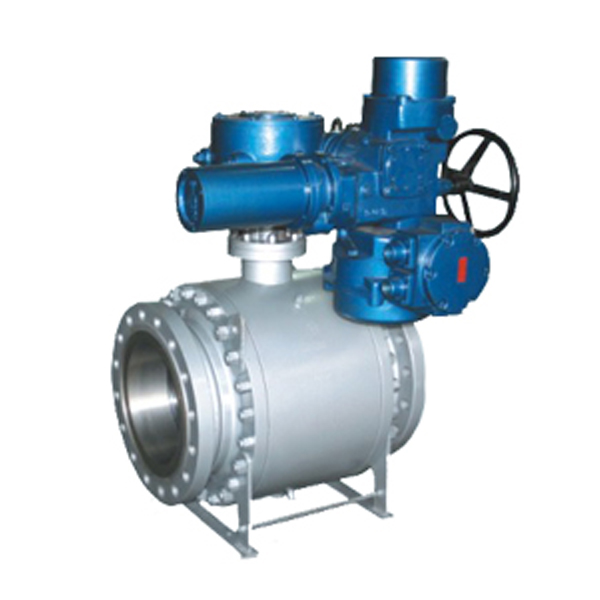

型號Q947N-100  DN250 閥體采用A105鍛鋼 內件材質：球體A105+ENP,閥座：A105+尼龍，電動執行器選用進口電裝，也可以按可以要求配置國產電動執行器

已加工好的A105鍛鋼球閥閥蓋 A105鍛鋼球閥閥蓋 A105鍛鋼球閥閥體和球體

電動高壓鍛鋼球閥具有如下的一些優點：

1、流體阻力小，球閥是所有閥類中流體阻力至小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

電動高壓鍛鋼球閥的特點：

兩分式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

電動高壓鍛鋼球閥的主要適用范圍：美標高壓球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃;驅動方式：手動、氣動、電動、液動、渦輪動等;公稱通徑：1/2"～12";公稱壓力：150LB~2500LB;適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

電動高壓鍛鋼球閥的性能參數：

a、工作壓力：1.0Mpa-42.0Mpa。b、工作溫度：-46+550℃。c、驅動方式：手動、蝸輪、氣動、電動等。d、連接方式：法蘭、焊接、對焊、承插焊、等。e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。f、閥體材質：鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。

電動高壓鍛鋼球閥設計標準：

設計和制造標準按照: GB12237;結構長度按照: GB12221;連接端尺寸按照：JB/T79,GB9113,HG20592;檢驗和測試按照: JB/T 9092、GB/T13927;8:美標高壓球閥設計標準：設計和制造標準按照: ASME B16.34,API6D等;結構長度按照: ASME B16.10;連接端尺寸按照：ASME B16.5,ASME B16.25;檢驗和測試按照: API598;防火設計按照：API607;

電動高壓鍛鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

電動高壓鍛鋼球閥產品的采購須知：

電動高壓鍛鋼球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。

2、產品名稱與電動高壓鍛鋼球閥的型號；

3、電動高壓鍛鋼球閥的操作方式（有手動渦輪傳動氣動電動等）；

4、電動高壓鍛鋼球閥的密封面材質和硬度；

5、電動高壓鍛鋼球閥的閥體材質；

6、電動高壓鍛鋼球閥的壓力；

7、電動高壓鍛鋼球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；

8、電動高壓鍛鋼球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。

9、電動高壓鍛鋼球閥產品包裝人性化亦可按您的要求辦理。
